Elektrische Schlaucheinbindemaschine SEM-E

Elektrische Schlaucheinbindemaschine SEM-E

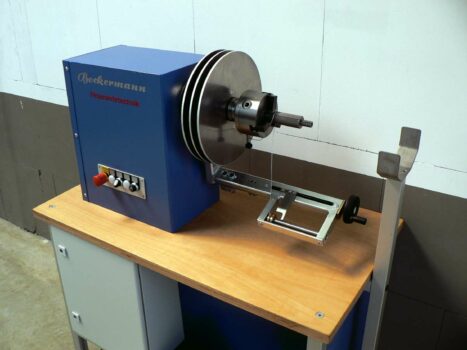

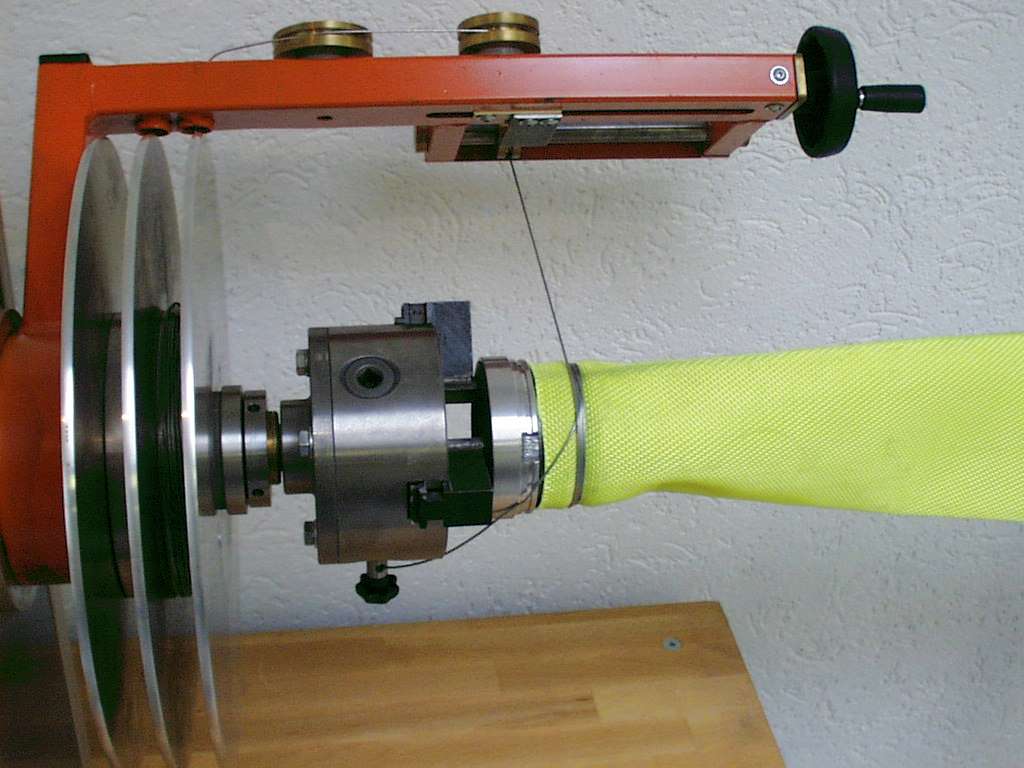

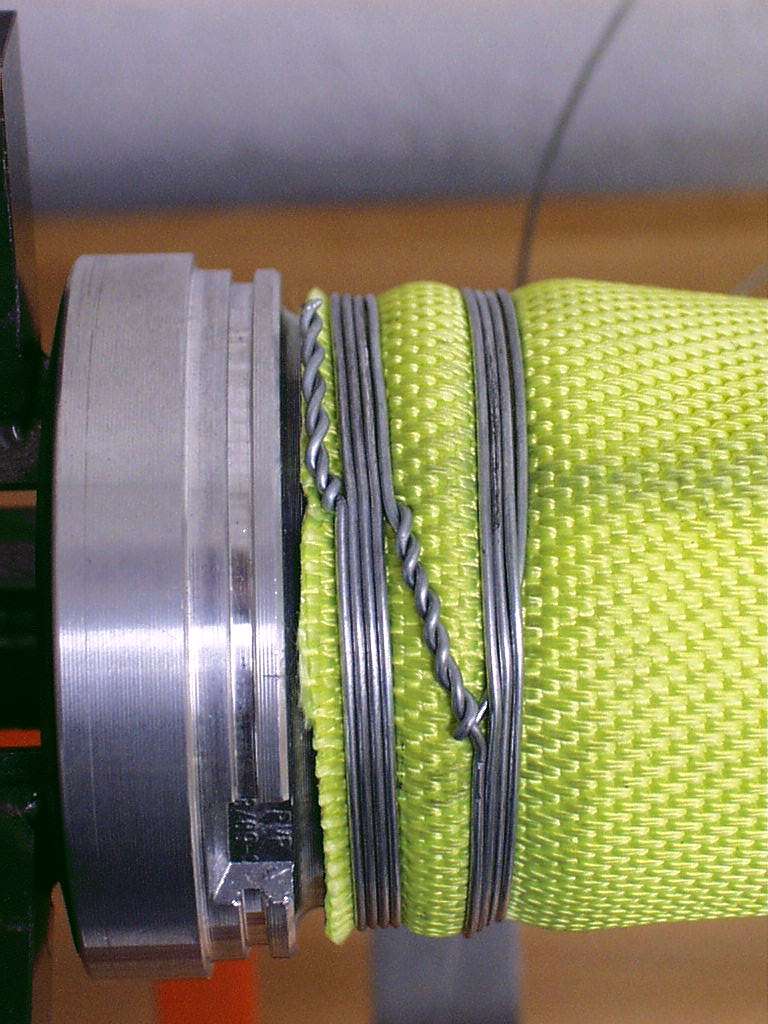

Die elektrische Schlaucheinbindemaschine SEM-E 455 zum Einbinden von Saug- und Druckschläuchen der Größen D, C, B und A. Von Drehscheiben, auf denen der Einbindedraht aufgespult ist, wird der Draht über einen Spannarm mit Spann- und Führungseinrichtung gleichmäßig stramm um den Schlauch gewickelt. Das feststehende Dreibackenfutter verhindert dabei das Drehen der Schläuche.
Zum Einbinden von Saugschläuchen wird eine Schlauchstütze, die unterhalb der Tischplatte angebracht ist, ausgezogen. Die elektrische Steuerung ist in einem Schaltschrank unterhalb der Tischplatte angebracht. Die Drehung des Spannarmes sowie der Drehscheiben mit dem Einbindedraht erfolgt über einen Doppelfußschalter für stufenlose Drehzahlregelung. Eine Not-Aus-Einrichtung sowie eine Sicherheitsrutschkupplung erfüllen die Anforderungen der UVV.

Schlaucheinbindemaschine SEM-E

Die Schlaucheinbindemaschine SEM 455 besteht aus:

  • Gestell aus hochwertig eloxierten Aluminiumprofilen
  • Getriebemotor mit Traggehäuse
  • 3-Backenfutter mit Drahtklemme
  • Spannbacken für D-C-B-A Kupplungen
  • Kupplungsschlüssel
  • Drehscheiben für 2 Drahtstärken
  • Drahtspannarm mit Drahtführung
  • Funktionseinheit für Drahteinstellung
  • Schlauchstütze ausziehbar
  • Stufenlose Drehzahlregelung über Doppelfußschalter für Links/Rechts gemäß UVV
  • Tischplatte als Multiplexplatte (Buche) 830 x 600 mm (bei ST- und FT- Ausführung)
  • elektrische Zuleitung mit CEE Stecker 16 A 3 m lang
  • Drahtrolle 1,4 mm / 1,8 mm Carpoverzinkt
  • Werkzeugsatz
Schlaucheinbindemaschine SEM-E

Technische Daten:

  • Elektroanschluss: 230V, 0,37kW, 50 Hz
  • Maße: ca. 700 x 1100 (2200-WB) x 1300 mm (BxLxH)
  • Gewicht: ca. 135 kg
  • Anschluss: Schukosteckdose 2

Lieferbare Ausführungen:

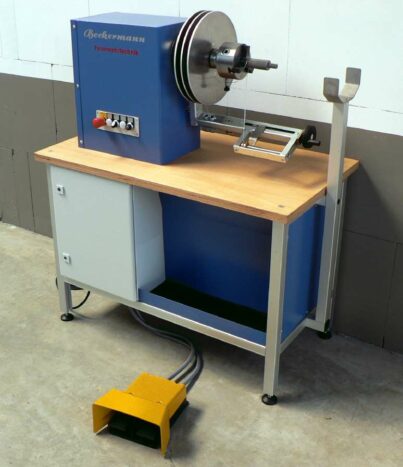

  • SEM-E 455 ST Standmodell mit kurzem Werktisch
  • SEM-E 455 FT fahrbares Modell mit kurzem Werktisch

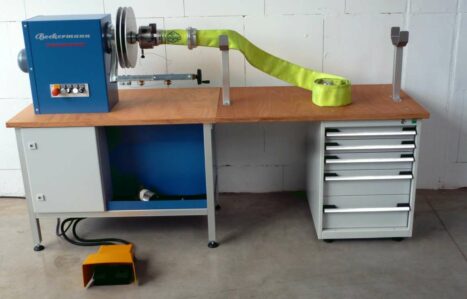

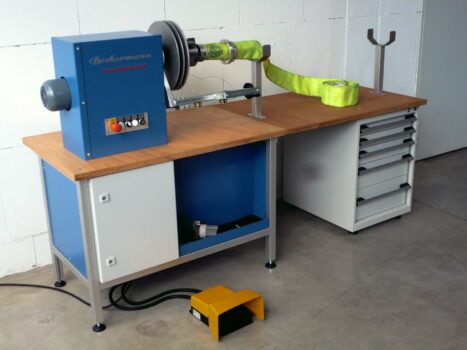

  • SEM-E 455 WB Standmodell mit Werkbankerweiterung, Schubladenblock und optional mit schwenkbarem Schraubstock
