Stationäre Stiefelwaschanlage STW336-2VA-SR
Die stationäre Stiefelwaschanlage STW336-2VA-SR ist eine Edelstahl-Ausführung mit 2 Waschplätzen und integriertem Systemtrenner. Sie eignet sich für Einsatzbereiche, in denen Stiefel, Schuhe oder Arbeitsbereiche regelmäßig von Schmutz, Schlamm und Nässe gereinigt werden müssen.
Die Anlage wird ebenerdig auf dem fertigen Fußboden aufgestellt. Ein bodenbündiger Einbau ist nicht erforderlich. Dadurch eignet sich die STW336-2VA-SR besonders für Bereiche, in denen eine nachträgliche Aufstellung, eine freistehende Montage oder eine Positionierung vor einer Wand gewünscht ist.
Die Stiefelwaschanlage gehört zur Baureihe STW 336 und wird aus Edelstahl 1.4301 gefertigt. Die Ausführung STW336-2VA-SR ist für 2 Reinigungsplätze ausgelegt.
Ausführung und Aufstellung
Die STW336-2VA-SR kann vor einer Wand oder frei im Raum aufgestellt werden. Durch die Wasserführung in der Spritzschutzrückwand ist auch eine gegenüberliegende Montage mehrerer Anlagen möglich. Das kann bei Schleusen, Umkleidebereichen, Hallenzugängen oder Laufwegen zwischen Außen- und Innenbereichen sinnvoll sein.
Jeder Waschplatz ist mit einem aufklappbaren, schräg nach vorn angeordneten Gitterrost ausgestattet. Die Gitterroste erleichtern die Nutzung im Alltag und können zur Reinigung aufgeklappt beziehungsweise abgenommen werden.
Im Bodenblech der Anlage befindet sich ein mittig angeordneter Wasserablauf DN 100. Der Ablauf ist mit einem herausnehmbaren Schlammfang und einem Geruchsverschluss ausgestattet. Grobschmutz kann dadurch gesammelt und bei der Reinigung der Anlage entfernt werden.

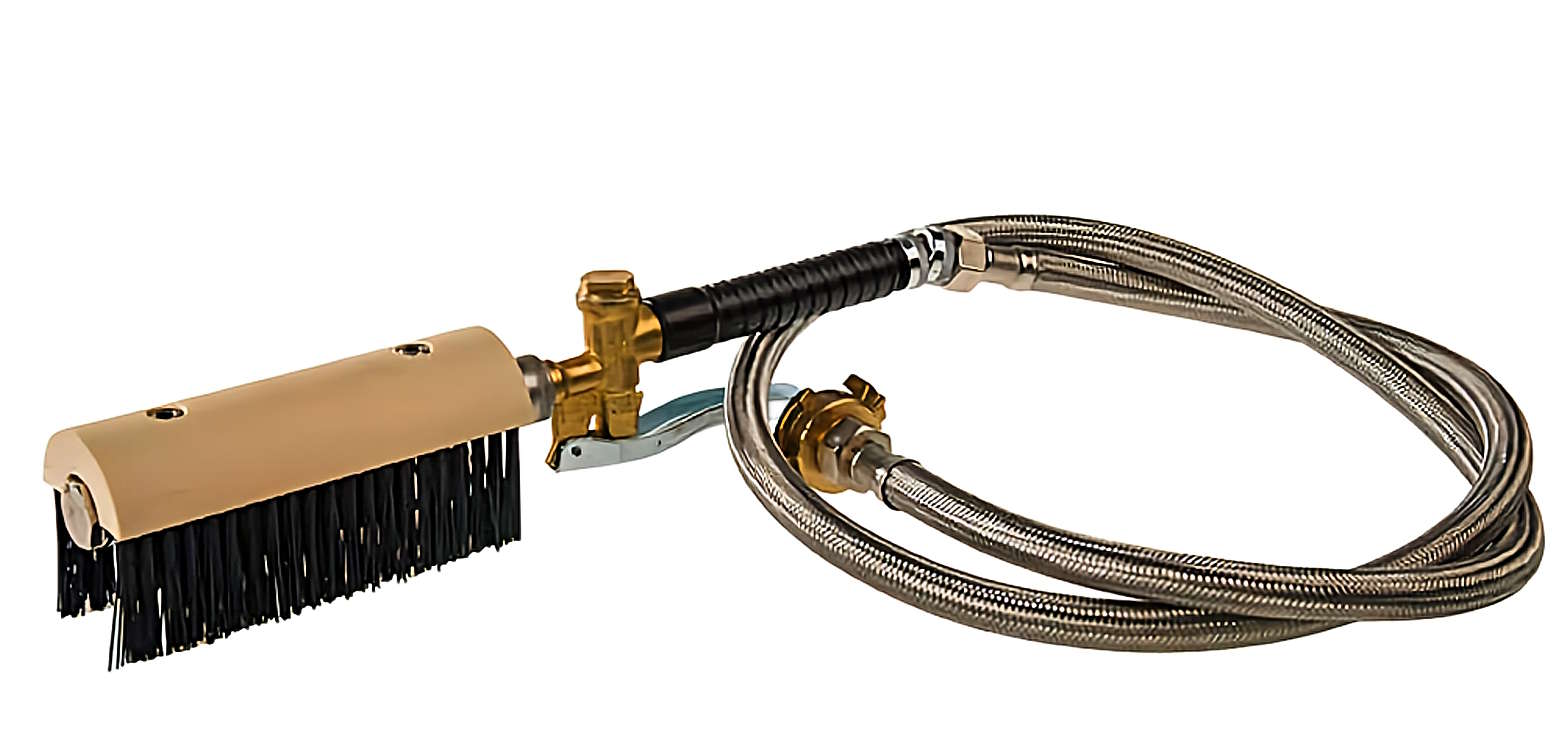

Wasserführende Handbürsten
Jeder Waschplatz ist mit einer wasserführenden Handbürste ausgestattet. Die Handbürsten dienen zur Reinigung von Stiefeln, Schuhen und vergleichbaren Gegenständen.
Über die Anschlussverschraubung wird die Handbürste mit dem Schlauch an das Absperrventil angeschlossen. Bei Betätigung des Handhebelventils strömt Wasser durch die Öffnungen des Spülrohres direkt in die Borsten. Die groben Nylonborsten unterstützen die Reinigung von Stiefelschäften, Sohlenrändern und stärker verschmutzten Bereichen.
Die Handbürsten verfügen über 2 auswechselbare Bürstenreihen und jeweils 1,00 m Anschlussschlauch.
Systemtrenner nach DIN EN 1717
Bei der Ausführung STW336-2VA-SR ist ein Systemtrenner BA nach DIN EN 1717 im Festhaltebügel integriert. Der Systemtrenner dient der Absicherung der Trinkwasserinstallation gegen Rückfließen, Rückdrücken oder Rücksaugen von Wasser aus der Anlage.
Diese Ausstattung ist besonders dort relevant, wo eine normgerechte Absicherung der Wasserzufuhr berücksichtigt werden muss.
Reinigung der Anlage
Zur Reinigung der Stiefelwaschanlage werden die Gitterroste aufgeklappt oder abgenommen. Danach können Schmutz, Schlamm und Rückstände aus der Wanne und dem Schlammfang entfernt werden.
Die Kombination aus Edelstahlwanne, herausnehmbarem Schlammfang, Geruchsverschluss und aufklappbaren Rosten erleichtert die regelmäßige Reinigung im laufenden Betrieb.
Technische Details STW336-2VA-SR
- Stationäre Stiefelwaschanlage für übererdige Aufstellung
- Baureihe STW 336
- Ausführung wie STW336-1VA-SR, jedoch mit 2 Reinigungsplätzen
- 2 Waschplätze / 2 Reinigungsplätze
- Ausführung aus Edelstahl 1.4301
- Abmessungen: 1400 × 600 × 550 mm (L × T × H)
- Aufstellung auf fertigem Fußboden
- Wandaufstellung oder freie Aufstellung möglich
- Gegenüberliegende Montage mehrerer Anlagen möglich
- Gitterroste aus Edelstahl 1.4301
- Gitterroste zur Reinigung abnehmbar beziehungsweise aufklappbar
- Wasserablauf DN 100
- Wasserzulauf mindestens R ½″
- Herausnehmbarer Schlammfang
- Geruchsverschluss
- Spritzschutzrückwand
- 2 Geräteanschlussventile DN 15
- Rückflussverhinderer und Rohrbelüfter
- Systemtrenner BA nach DIN EN 1717 im Festhaltebügel integriert
- 2 wasserführende Handhebelventil-Handbürsten
- Handbürsten mit 2 auswechselbaren Bürstenreihen
- Je Handbürste 1,00 m Anschlussschlauch
- Borstenmaterial: Nylon schwarz, hochbelastbar
- Edelstahl-Flexschlauch mit Anschlussverschraubung R ¾″
- Artikelnummer STW336-2VA-SR
Lieferumfang
- Stationäre Stiefelwaschanlage STW336-2VA-SR
- 2 Reinigungsplätze
- 2 wasserführende Handbürsten mit Handhebelventil
- Je Handbürste 1,00 m Anschlussschlauch
- Integrierter Schlammfang
- Geruchsverschluss
- Systemtrenner BA nach DIN EN 1717
Hinweis zur Auswahl
Diese Seite beschreibt eine konkrete Produktausführung der Baureihe STW 336 mit 2 Waschplätzen und integriertem Systemtrenner. Für die Auswahl einer passenden Stiefelwaschanlage sollten Einsatzbereich, Aufstellort, Wasseranschluss, Ablauf, Anzahl der Waschplätze und erforderliche Ausstattung berücksichtigt werden.
